收卷机750
添加时间:2016-12-24

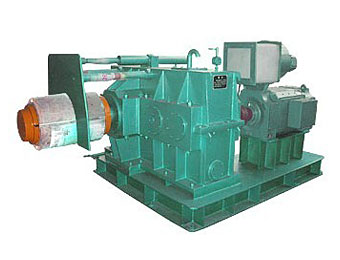

收卷机750

本厂生产的卷取机主要用于轧钢机械中带钢的卷取,其主要部分由动力控制系统、涨缩机构、接料装置及液压控制系统构成。

一、卷取机的工作原理
1、卷紧动力由电动机通过减速器带动卷头(下称涨力头)转动,通过电机控制以保证卷板的线速度与轧机输出的轧制钢板的线速度同步。
2、涨力头的涨缩和卸卷是通过液压系统的控制来实现的。
(1)、收卷工位
   收卷时,推板油缸处于后缩位置,推板后移,涨力头外露,涨缩油缸后缩,通过拉杆拉动扩涨器使涨力头弓形板向外撑开,此时涨力头外径410-508mm,连接钢板即可收卷。
(2)、取卷工位
   收卷机涨力头推杆在涨缩油缸的动作下前移,推动扩涨器使涨力头弓形板回缩,松开已收卷的钢板卷筒,接料小车向涨力头方向移动到达卷带下部,顶起接料装置向上与卷带下部靠拢,然后推板油缸活塞向前运动,推板向前推出,将已收卷好的钢板卷筒推离收卷机,同时接料小车向外与推板同步移动。
注:控制涨缩油缸的按钮应采用自复位式按钮。

二、收卷机的安装
1、基础图(详见基础图)
2、就位与核准
就位时穿入地脚螺栓放上基础。
核准涨力头的轴线与轧辊轴线平行,核准涨力头收卷中心与轧辊中心重合。
在预留孔中灌入混凝土,保养28天后试车使用。
3、电器的安装接线按提供的电线原理图接线。

三、收卷机主要参数
1、卷取机主要技术参数
   减速机速比         i=
   液压工作压力        5Mpa
   卷头外径(涨出时)     410-508mm
   卷头收缩量         23mm
   卷头宽度          500mm(根据带钢宽度)
   钢卷直径          Ф410/Ф508~Ф1500mm
   最大钢卷重量        ≤10000kg
   最大张力          10000kg
   推卷装置推力        5000kg
   推卷缸行程         mm
2、接料小车主要技术参数
   最大接料重量         10000kg
   最大接料距离         1500mm

四、液压站
1、本液压站主要用于卷取机中涨力头的涨缩、钢卷的卸卷、小车的进出及升降。
2、其主要参娄如下:
   工作压力:5Mpa
电机功率:7.5KW
    转速:1440r/min
叶片泵流量:16升
    转速:800~2000r/min
    额定压力:10Mpa
    溢流阀的调节压力:0~10Mpa
    电接点压力表的调节压力:0~25Mpa

五、维护与保养
1、润滑
减速器箱体中注入齿轮油,齿轮油规格为N100,使用3个月后换油,其后每半年换油一次,使用期间,每星期检查油尺,如低于油标,应加到规定值。
涨力头推板滑动轴承处,每班加油2~3次,润滑油为30号机械油。
2、液压站使用三个月后更换液压油,以后每半年检查油质,每年更换一次。经常检查油箱液位,不得低于油标规定的数值。
